Stavební rozvaděče

TECHNICKÉ PARAMETRY

Jmenovité pracovní napětí: 230/400 V
Jmenovitá frekvence: 50 Hz
Stupeň Krytí: IP 44/20
Ochrana neživých částí: proudový chránič 0,03 A
Přívodní vedení: kabelové Cu – Al

>> Stáhněte si prohlášení o shodě

Technické provedení

Skříně se vyrábí

• oceloplechové povrchové, které jsou opatřeny stojanem
• nerezové povrchové, které jsou opatřeny stojanem

Úprava proti korozi

• prášková vypalovací barva
• dveře + venkovní rám je vyroben z nerezového plechu, který je upraven práškovou vypalovací barvou (standardní odstín barvy – šedá 7035)
• pro venkovní prostředí výrobce doporučuje použít nerezový rám + dveře
• rozvaděče vyrobené z nerezového plechu mohou být použity i bez povrchové úpravy

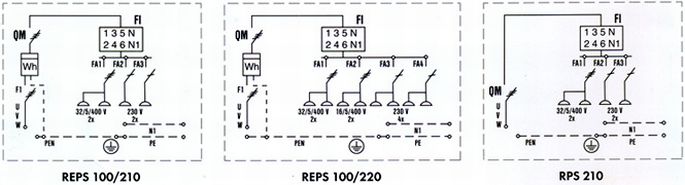

Vybavení skříní

• Staveništní rozvaděč je vybaven hlavním vypínačem vně rozvaděče, který je zároveň opatřen štítkem „vypni v nebezpečí“
• všechny vývody jsou chráněny proudovým chráničem 30 mA
• počet chráničů závisí na počtu vývodů pro vidlice (maximální počet vývodů na jeden chránič – 6x) zásuvky
• ve spodní části rozvaděče je připravena kabelová vývodka na připojení přívodního kabelu, dále ve spodní části je připraven uzemňovací bod a motorové zásuvky
• skříně jsou osazeny trnem 6 x 6 mm a dále připraveny na uzamčení

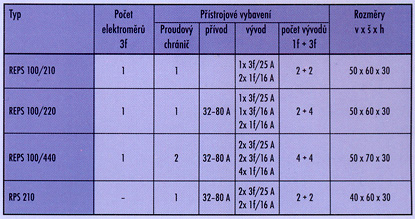

Rozměry lze upravit podle požadavku zákazkíka. osazení jednotlivých přístrojů a zásuvek lze upravit taktéž dle požadavku zákazníka.
